如何選擇混凝土裂縫的修補材料？

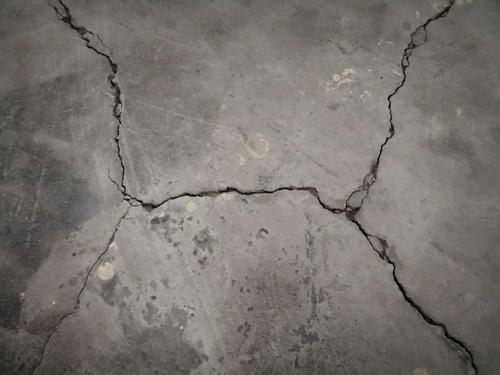

    在日常的修建或地面會呈現(xiàn)一些裂縫，混凝土外加劑廠家安徽佳源建材表明裂縫呈現(xiàn)的原因或許與混凝土的特性有關，混凝土作為一種多相復合基材料,具有較高彈性模量和抗壓強度及較低的抗拉強度,在受約束效果下少量縮短就會發(fā)生裂縫，裂縫發(fā)生的材性原因較多。當裂縫發(fā)生時,為保證結(jié)構(gòu)的耐久性,就需求修補,修補材料的材性和基性材料的材性需求有用協(xié)調(diào),防止發(fā)生二次裂縫。

    (一)縮短
    由于大多數(shù)修補是在老混凝土結(jié)構(gòu)上進行的,如果有干縮的話,老混凝土結(jié)構(gòu)干縮也很小。因而,修補材料基本上也一定要無縮短或即使有縮短,但沒有失掉粘結(jié)性。無論任何原因,當以水泥為主的修補材料失掉水分時,它會縮短。并且,這種縮短通常被先澆混凝土的基面膠合力所約束。當縮短引起的應變超越修補材料的限制抗拉強度時,便發(fā)生裂縫。

    (二)熱脹大系數(shù)
    研討混凝土修復材料的熱相容性在溫度常常有很大變化的環(huán)境中是很重要的。特別是在大面積修補和覆蓋中,運用的修補材料如聚合物,有更高的熱脹大系數(shù),在修補中將常常導致裂縫、剝落和別離。根據(jù)聚合物的不同類型,未加填料的聚合物的熱脹大系數(shù)超越混凝土的6～14倍,在聚合物中添加填料或骨料將使狀況有所改善。可是加骨料的聚合物的熱脹大系數(shù)仍是混凝土的1.5～5倍。結(jié)果是,含有聚合物的修補材料比混凝土基面更易縮短。當修補材料呈現(xiàn)脹大時,先澆混凝土基面上膠結(jié)材料發(fā)生的約束力引起的應力,能使修補材料呈現(xiàn)裂縫或翹曲和剝落。

    (三)抗拉塑性變形
    在混凝土結(jié)構(gòu)物修補中,修補材料的塑性變形應該與混凝土基面塑性變形相似,但是在保護性的修補中,更高塑性變形也有其優(yōu)點。對于后者,經(jīng)過抗拉塑性變形釋放的應力減少了裂縫發(fā)生的或許性。彈性模量E就工程而言,結(jié)構(gòu)修補材料的彈性模量應該與混凝土基面的彈性模量相同,使載荷能均勻地穿過修補的地方。盡管如此,有較低彈性模量的修補材料將表現(xiàn)出較低的內(nèi)部應力和較高的塑性變形,這減少了非結(jié)構(gòu)性或保護性修補中裂縫和別離發(fā)生的或許。

    (四)拉應力
    拉應力是指在沒有形成一條連續(xù)的裂縫時,修補材料所能接受的較大應變能力。到達限制應力90%的拉應變通常被界說為限制應變。一切丈量拉應力(彎曲、直接拉伸和內(nèi)部約束)的常規(guī)方法中的應變速率比在縮短進程中出產(chǎn)的應變速率快很多。一旦超越更大拉應力或者限制應變,混凝土就開裂。

    (五)滲透性
    滲透性即材料滲透液體或氣體的能力,在許多修補中是重要的材料性能。但是,不顧具體狀況,規(guī)則采用低滲透性修補材料的趨勢應該防止。相同,注意到下列事實也是重要的,即在修補中發(fā)生的一些貫穿裂縫將大大抵消運用很低滲透性修補材料所帶來的好處。因而,在提出耐久性修補時,無裂縫的混凝土修補應該是首要的目標。

    (六)粘附/膠結(jié)
    在大多數(shù)狀況中,在修補材料和先澆混凝土基面之間膠結(jié)杰出是成功修補的首要要求。預備很好且結(jié)實的混凝土基面,總能提供滿足的膠結(jié)強度,外表預備所到達的標準比較能體現(xiàn)出膠結(jié)的狀況。直接的拉伸膠結(jié)試驗是評價修補材料、外表預備和澆筑進程的較佳技術手段。

    (七)抗壓強度
    在選擇符合的修補材料時應該考慮到它的抗壓強度是否與基面的抗壓輕度一樣，事實上，膠結(jié)材料的較高強度標明其含有過多的水泥，這有助于發(fā)生更高的水化熱并添加干縮。別的，與高抗壓強度相聯(lián)系的較高的彈性模量將下降塑性變形。
